氣體渦輪流量計是一種常用的流量計產品，具有精度高、重復性好、結構簡單、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點。**我們主要來介紹一下氣體渦輪流量計測量原理和特點，希望可以幫助到大家。



氣體渦輪流量計測量原理

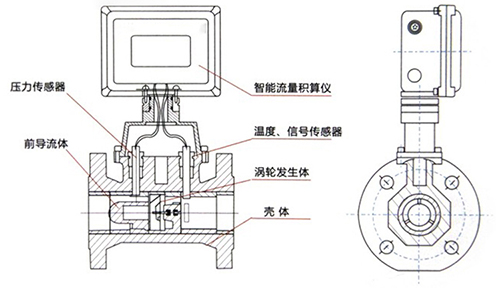

流體流經氣體渦輪流量計殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過氣體渦輪流量計中放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經渦輪流量傳感器的流體的瞬時流量Q成正比，流量方程為： q=3600*(f/k)式中： f——脈沖頻率[Hz] k——傳感器的儀表系數[1/m3]，由校驗單給出。Q——流體的瞬時流量(工作狀態下)[m3/h] 3600——換算系數每臺氣體渦輪流量計的系數由制造廠填寫在檢定**中，k值設入配套的顯示氣體渦輪流量計中，便可顯示出瞬時流量和累積總量。

氣體渦輪流量計特點

壓力損失小，葉輪具有防腐功能;采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
