自來水計量表是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器，是日用化工、污水處理中經常會使用到的儀表之一。在工程應用中，常因為由于安裝不當或未進行有效的校準導致流量不準確，影響生產工藝的判斷。**，穗測小博士就來幫你解決以上兩個問題。



一、自來水計量表安裝方法

自來水計量表的結構主要由磁路系統、測量導管、電*、外殼、襯里和轉換器等部分組成。在安裝的時候應該注意以下幾個方面：

1.安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時可以增加前后直管段的長度、采用一個流量穩定器或減少測量點的截面以穩定流速分布。



2.不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾。



3.傳感器與管道連接時應保證滿管運行，*好垂直安裝。



確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

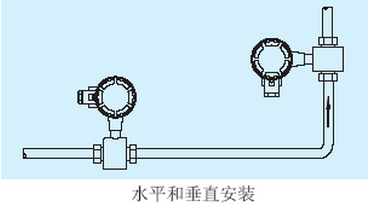

流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。垂直安裝時，流體應自下而上流動。

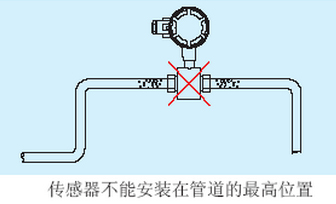

傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。



4.變送器外殼接地與就近接地網連接即可；屏蔽電纜（分體式）按說明書連接，信號電纜（至系統）進行屏蔽層系統處單端接地；測量傳感器與管道連接的短路環需要接地，接地電阻應小于10歐姆，不能與電氣接地共用。

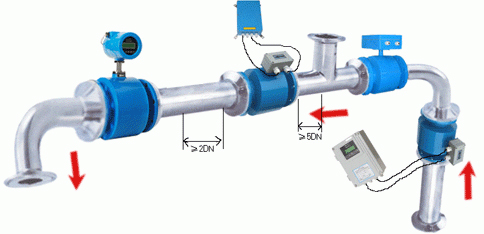

5. 流量計傳感器上游也應該有一定的直管段，一般在5D~10D。

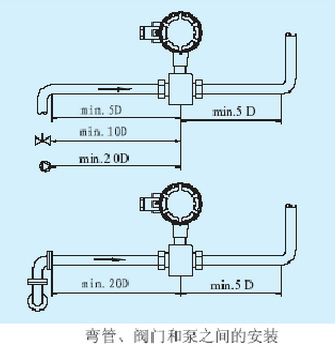

自來水計量表的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。



二、自來水計量表在線校準方法

自來水計量表出廠時其精確度已經經過標定線標定。但在使用現場，由于受環境條件、流體特性以及儀表本身如元器件損壞等原因經常會引起儀表運行故障。但是自來水計量表的傳感器安裝在管道上，難以拆下送至標定線進行檢查，為了保證自來水計量表在故障修復后以及長期使用后的精度和可靠性，又不影響日常生產，就應該對自來水計量表進行在線校準。



以下是自來水計量表在線校準方法：

1.對自來水計量表勵磁線圈進行安全絕緣測試，應大于20MΩ。



2.對自來水計量表勵磁線圈進行銅電阻測試，應與原出廠值相同(環境溫度相同時)。



3.對自來水計量表傳感器電*對地電阻進行測試，若電阻值在2一20kf之間，并伴有充放電現象，兩只電*的電阻相近，則認為好的。



4.對自來水計量表轉換器勵磁電流進行測試，觀察其輸出與轉換器原電流的值，誤差不超過士0.25mA。



5.對自來水計量表轉換器模擬量輸出及頻率輸出進行測試，觀察其線性變化情況，并計算其*大線性誤差，應不超過士0.5%。



6.對DN1200mm以上的自來水計量表，應測試推動級NB，電流誤差不超過12mA。
