摘要：靶式流量計是通過直管段上一個稱作靶的圓板來測量流量大小的儀器，通常由力產生裝置、力轉換裝置及信號處理單元組成，當流體介質流過靶時，圓板會受到流體推力的作用，流體介質的流量與靶受到的力有明確的數值對應關系，從而可計算出流量大小。靶式流量計的應用對介質有一定的要求，可測量煤氣、空氣、氫氣等氣體類介質以及重油、石蠟、瀝青、硫酸等液體類介質。下面來了解一下靶式流量計的工作原理吧。

一、什么是靶式流量計

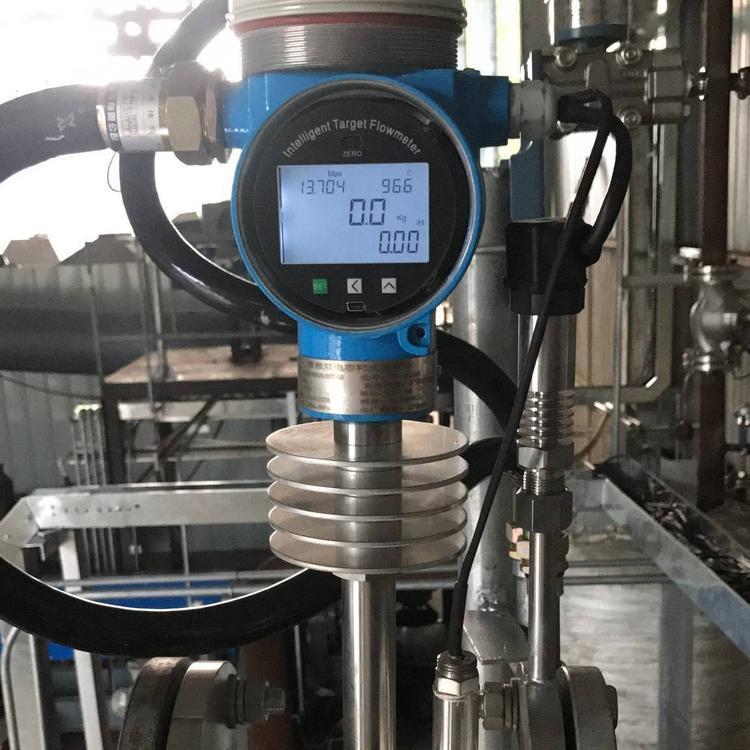

靶式流量計是一種用于解決高粘度、低雷諾數流體的流量測量的流量計，由力產生裝置，力轉換裝置及信號處理單元三大部分組成，于上世紀六十年代開始應用于工業流量測量，先后經歷了氣動表和電動表兩大發展階段，現在已經出現了數字智能處理技術研制的新式流量計量?jī)x表。

靶式流量計具有無可動部件的特點，測量準確度也相對較高， 還具有特有的抗干擾、抗雜質性能，輕便又可靠，廣泛使用于石油、化工、能源、食品、環保、水利等各個領域。

二、靶式流量計應用場合

靶式流量計作為一種流量計量?jī)x器，有一定的適用范圍，靶式流量計的應用場合主要是：

1、靶式流量計的應用要求

（1）所測流體必須是牛頓流體，流體必須充滿流量計的測量管。

（2）流體在物理上和熱力學上應是均勻的，并可知道測量條件下的密度和粘度。

（3）流體流經流量計時不發生相變。如要確定是否有相變。在進行流量計算時。對氣體則可假定是等熵過程。對液體則可假定是等溫過程。

（4）流速應是恒定的， 或者只**間做輕微而緩慢的變化。

（5）管道雷諾數應大于一定界限值，不同的制造商可能有不同的界限要求，一般為2000。

2、靶式流量計可測量哪些介質

（1）氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌?、過氧化氫、煙道氣、甲烷、丁烷、氯氣、混合氣等。

（2）液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲苯等。
