靶式流量計是一種常用的工業流量測量設備。它通過將流體流過一個小孔來測量流體流量，從而實現流量的測量。本文小科將從靶式流量計的工作原理、結構和應用三個方面對其進行詳細介紹。

一、工作原理

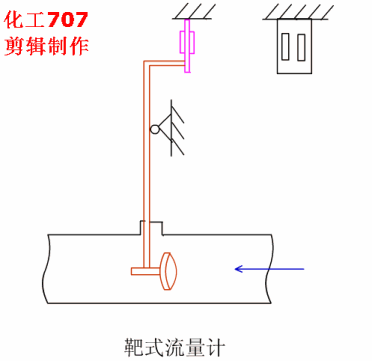

靶式流量計的工作原理基于伯努利原理制作而成，靶式流量計由檢測（傳感）和轉換部分組成，檢測部分包括放在管道中心的圓形靶、杠桿、密封膜片和測量管。 靶式流量計工作原理是當流體流過靶時，靶受到主要由流體的動壓力和靶對流體的節流作用而形成的力，的作用，此作用力與流速之間存在著一定關系，通過測量靶所受作用力，從而求出流體流速與流量。

二、結構

靶式流量計的結構非常簡單，它主要由下列部分組成：

1.靶：通常由不銹鋼或合金材料制成，具有一個小孔或多個小孔，用于測量流體的流量。

2.管道：環形管道，可以連接到流量計的兩端。

3.壓力傳感器：用于測量流體在靶前后兩側的壓力差。

4.支架：支撐整個流量計的結構。

靶式流量計的結構非常簡單，因此安裝和維護都非常容易。

三、應用

靶式流量計的應用范圍非常廣泛，常用于石油、化工、食品、制藥、水處理等行業。具體應用包括以下幾個方面：

1.流量控制和監測：靶式流量計可以用于管道流量的控制和監測，例如在化工工藝中，可以使用靶式流量計來控制和監測流體的流量。

2.液體計量：靶式流量計可以用于液體計量，例如在油田中，可以使用靶式流量計來測量油井的產量。

3.氣體流量測量：靶式流量計不僅可以測量液體流量，還可以測量氣體流量，例如在天然氣管道中，可以使用靶式流量計來測量天然氣的流量。

以上就是關于靶式流量計的工作原理、結構以及應用的介紹。靶式流量計是一種簡單可靠的流量測量設備，具有測量精度高、適用范圍廣等優點。在使用過程中需注意選擇適當的類型和安裝位置，進行定期的校準和維護，以確保測量的準確性和穩定性。
